DT3 MK.1音箱設計

我希望這對喇叭可以擺放在電腦桌上、臥室或書房內，唱歌陪伴使用者度過生命的時光。

3吋的音箱，放在電腦桌上剛剛好 :D

設計理念：久聽不累，將音樂融入生活的喇叭

代號：DT3 MK.1
名稱：Desktop TangBand 3" enclosure mark 1
型式：Mass Loaded Transmission Line
響應：60hz~20Khz
箱體設計圖：3D
搭配單體：

1. TangBand W3-881SJF
2. TangBand W3-315E
3. TangBand W3-1364SA
4. TangBand W3-1797S
5. TangBand W3-1878
6. Fostex FF85WK

Diyaudio論壇：點我

註：更新可安裝單體與模擬圖


箱體模擬數據：

1. TangBand W3-881SJF

2. TangBand W3-315E

3. TangBand W3-1364SA

4. TangBand W3-1797S

5. TangBand W3-1878

6. Fostex FF85WK


這次的目標是設計理念內所敘述的，需要久聽不累，所以選擇聽感自然均衡全音域喇叭搭配MLTL箱體，兼顧高頻與低頻。要能將音樂融入生活，跟擺放空間有關的箱子大小就很重要，選擇3吋的喇叭，可縮小箱子的體積。

設計的特點如下：
1. 使用全音域單體(註1)。
2. 使用3"單體，縮小管道體積。
3. 共鳴頻率60hz，縮小管道長度。
4. 使用15mm板厚的樺木夾板。

圖1. 箱體2D側面圖

圖2. 箱體3D外觀圖

確認好3D圖面後，便與德川音箱的老闆聯絡，請他們用CNC機台切出整個箱體結構，然後讓我拍幾張照片。

圖3. 箱體側面結構實拍

圖4. 木板用接榫的方式連接

圖5. 側面面板上的接榫溝槽

圖6. 接榫安裝後圖片

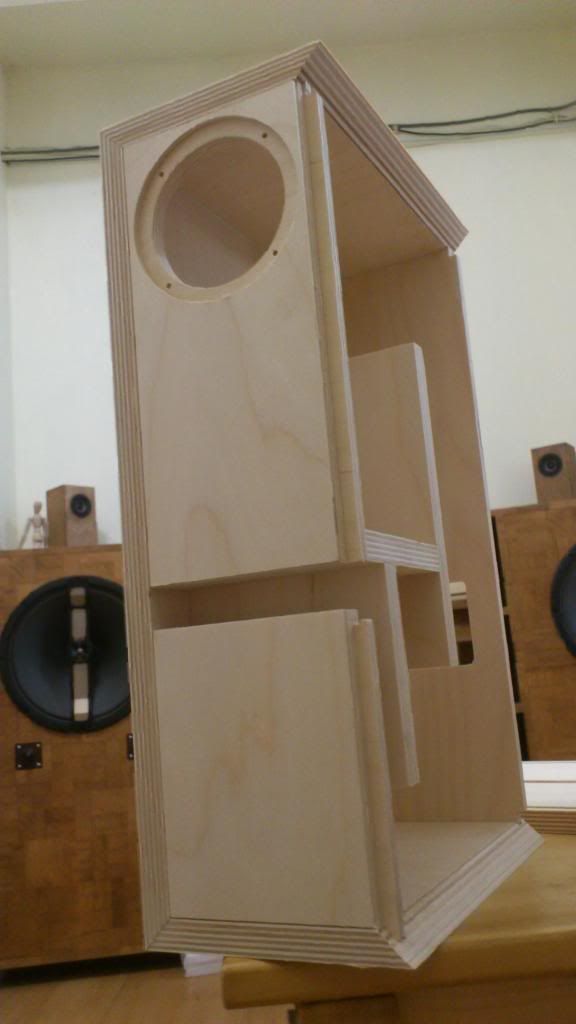

圖7. 安裝起來就是一個音箱了

圖8. 箱子立起來，橋個角度看起來雄壯威武XD

圖9. 45度角的接合面，CNC車的很棒

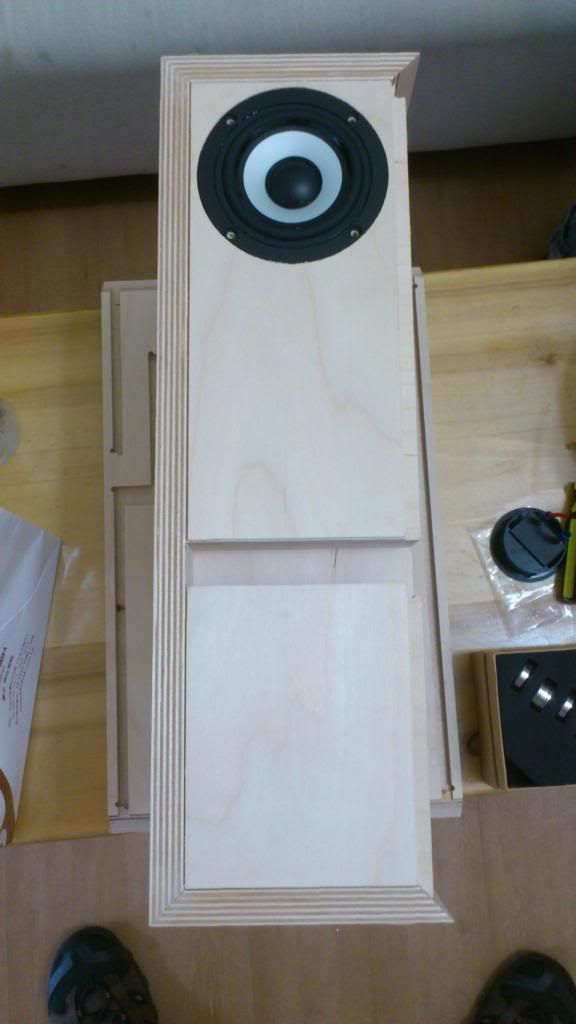

圖10 塞入W3-881SJF看看

圖11 塞入單體側視圖

圖12. 想要聲音飄逸一些，W3-315E也通用

看到這等施工品質，實在是沒得挑剔。所以請老闆將填充物按照設計填入，黏合箱體並上透明漆，把這對箱子完成。

圖13. 箱體完成圖

圖14. 左右聲道一起拍

圖15. 跟宏偉的DT4 MK.1比較一下，體積縮小超多

第二對喇叭完成，終於一償三年前的宿願。相較於DT4 MK.1，這對喇叭雖然低頻延伸不若DT4 MK.1，但是在低頻動態卻表現的比DT4 MK.1來的好，箱體也沒有共振問題。單體表現上我個人是比較喜歡W4-1320，但也只是單純的贏細膩度上，整體聽感是類似的。

下次來挑戰看看TB的3"頂級單體，W3-1878！

註1. 全音域單體雖然高音不高低音不足，但是良好設計的單體聽感平衡，適合這類設計
